MÉTODO VT / EXAMEN ÓPTICO
Inspección visual (VT): observar, medir y registrar.
El examen visual permite evaluar características visibles de superficies, uniones soldadas y componentes. Puede realizarse de forma directa o mediante sistemas ópticos remotos, siempre que el acceso y la calidad de imagen sean adecuados.
01 / QUÉ SE EXAMINA
Características visibles del componente.
El alcance puede incluir observaciones de superficie y geometría, siempre según el objetivo y el criterio aplicable.
Soldaduras y uniones
Perfil, dimensiones accesibles, continuidad, alineación, socavaduras y otras condiciones visibles relevantes.
Superficies y corrosión
Oxidación, picaduras, deterioro superficial, daños mecánicos y condiciones que requieran caracterización posterior.
Geometría y fabricación
Verificación visual de forma, ajuste, preparación de junta y características dimensionales que puedan observarse o medirse.
Inspección remota
Uso de boroscopios o videoscopios cuando el acceso directo no sea posible y la óptica permita una evaluación suficiente.
02 / SECUENCIA DE EXAMEN
Condiciones claras antes de observar.
- Identificar componente, zona y objetivo del examen.
- Verificar acceso, iluminación, limpieza y condiciones de observación.
- Establecer referencia dimensional o criterio cuando corresponda.
- Examinar la zona, medir lo requerido y documentar observaciones.
- Registrar las restricciones que puedan afectar la cobertura o interpretación.
03 / REGISTROS
Galería de inspección visual y contexto industrial.

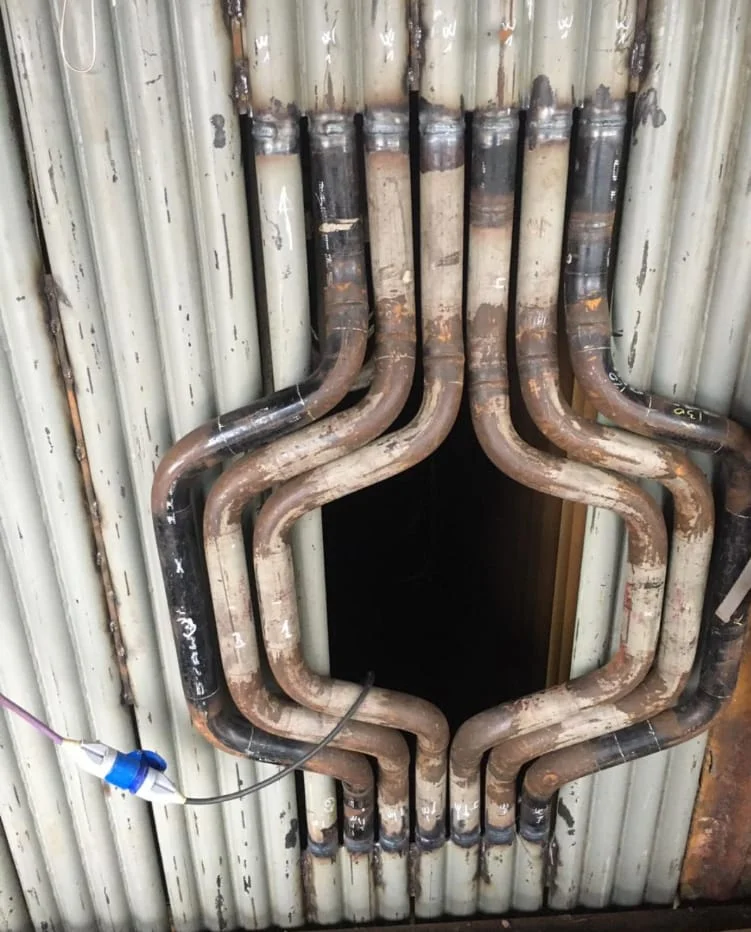

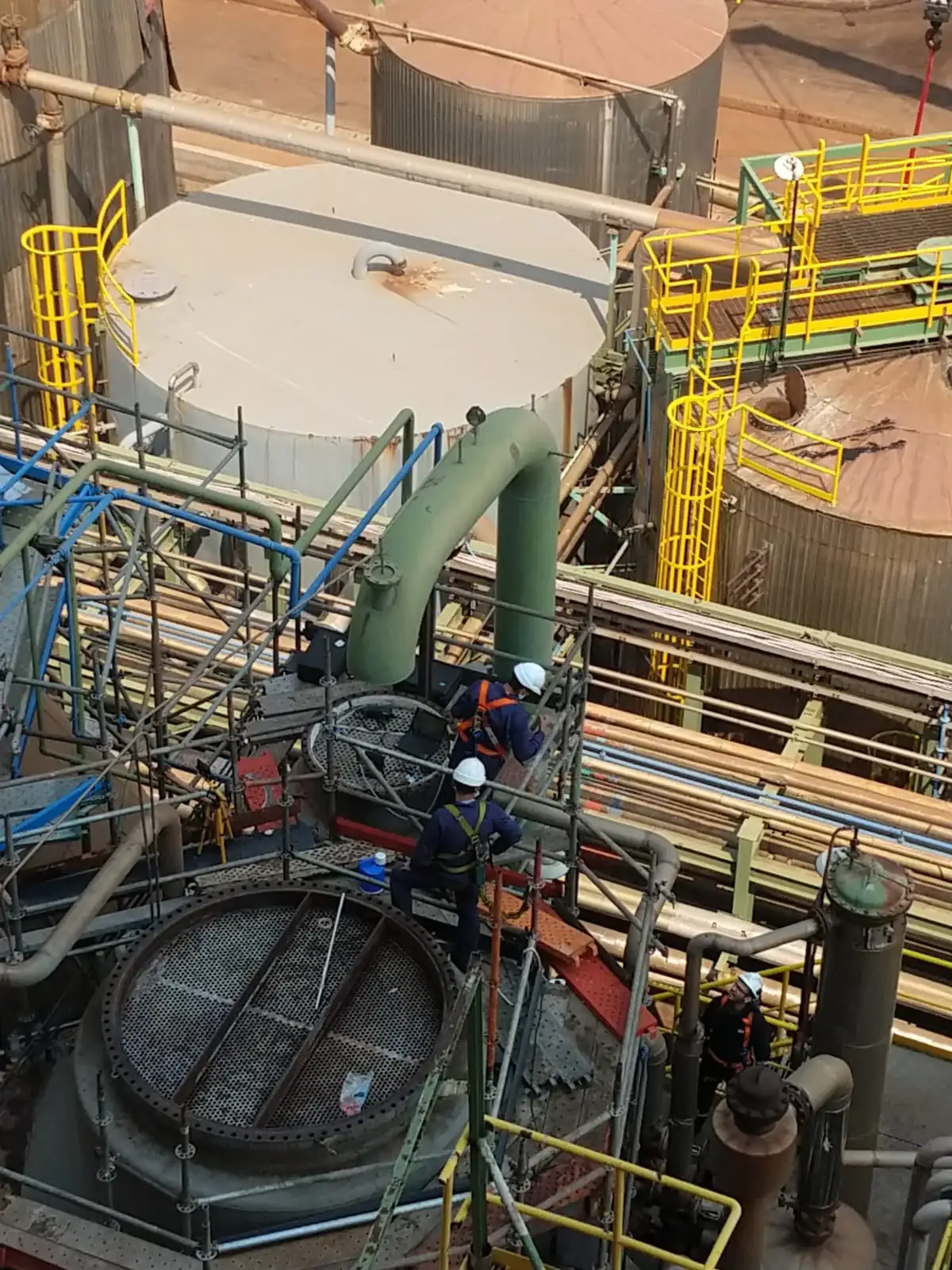

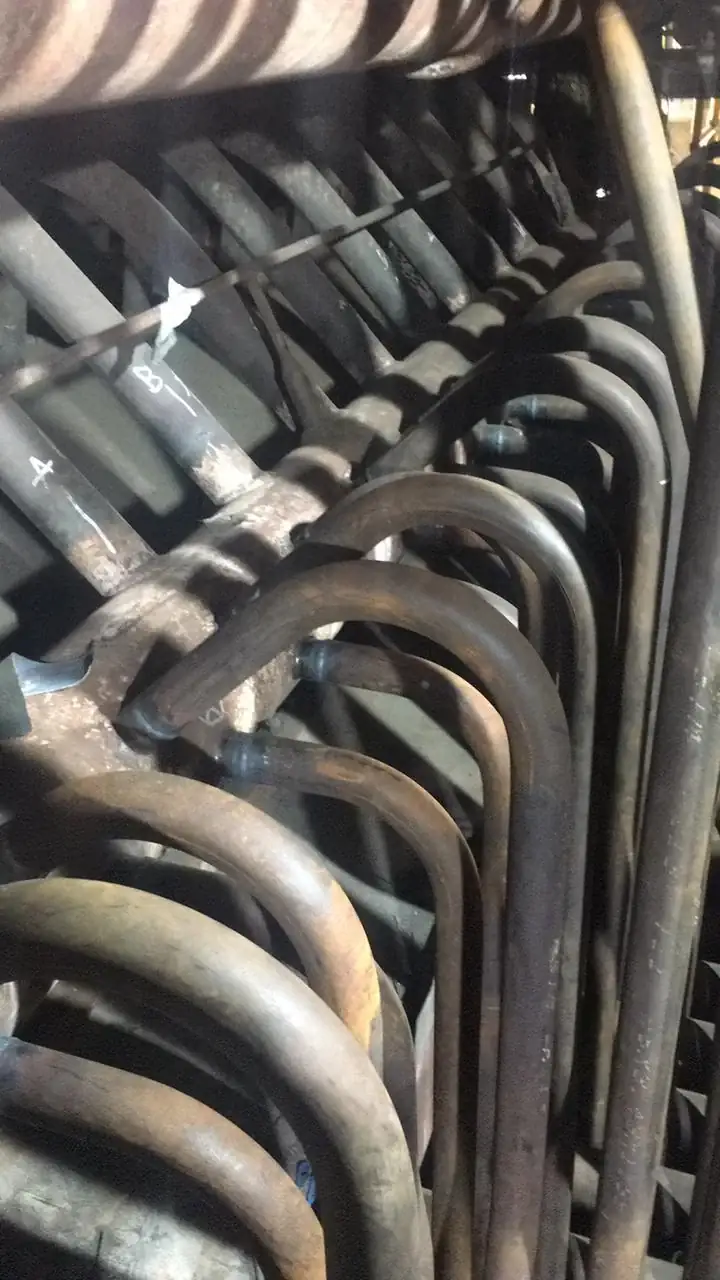

Imágenes de portfolio relacionadas con inspección de tuberías, equipos y condiciones visibles.
04 / PREGUNTAS FRECUENTES
Lo que conviene saber sobre VT.
¿La inspección visual reemplaza a los demás END?
No. Es un método autónomo para objetivos visibles y una etapa complementaria para orientar otros ensayos. No detecta por sí sola discontinuidades internas ocultas.
¿Puede utilizarse un videoscopio?
Sí, cuando la geometría y el acceso lo permiten y la calidad de imagen es adecuada. Se debe indicar el tipo de acceso, alcance de la sonda y limitaciones de visualización.
¿Qué documentación necesito para solicitarla?
Identificación del componente, ubicación, material si se conoce, planos o fotografías de referencia, objetivo y norma o especificación aplicable si existe.
